TD

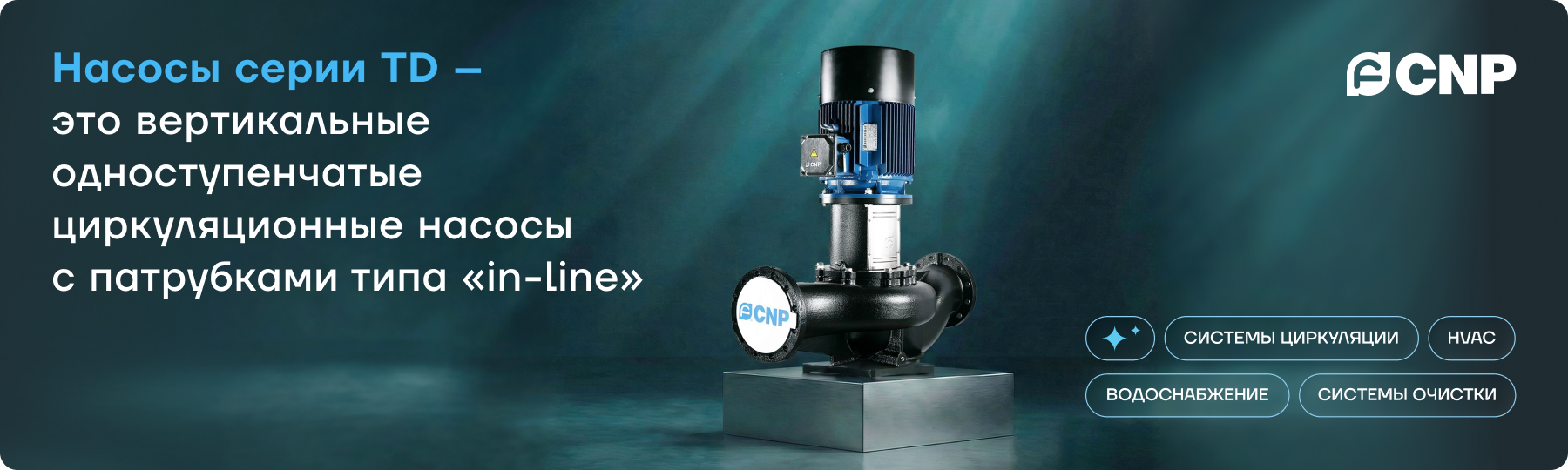

Насосы серии TD – это вертикальные одноступенчатые циркуляционные насосы с патрубками типа "in-line". Насосы спроектированы таким образом, чтобы их можно было снять с трубопровода без разборки элементов системы.

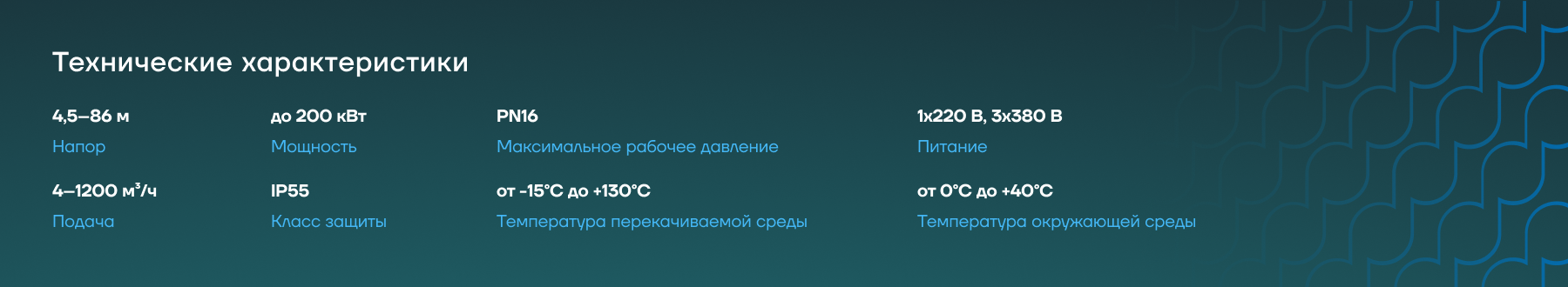

Диапазон подач

4 м³/ч ~ 1200 м³/ч
Напор

4,5 м ~ 86 м
Мощность

0,37 ~ 110 кВт
Температура перекачиваемой среды

-15°С ~ +110°С (по запросу до 130°С)
Максимальное рабочее давление

до 12 бар (по запросу до 16 бар)

Каталог

20.92 МБ

Полное руководство по монтажу и эксплуатации

3.67 МБ

Паспорт и руководство по эксплуатации (краткое)

524.49 КБ

Применение

Конструкция

Электродвигатель

Условия эксплуатации

Маркировка

Видео

3D-модели и чертежи

Документы

Применение

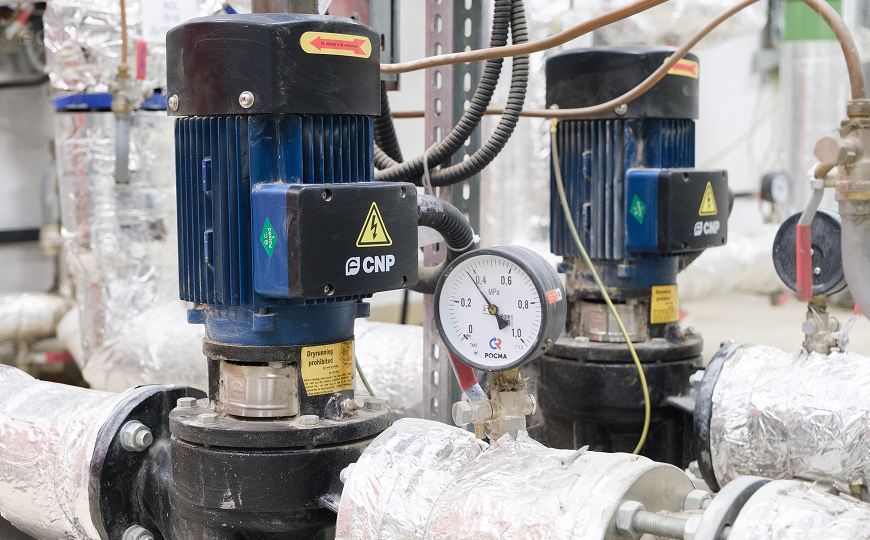

Циркуляционные контуры котельных
Центральные тепловые пункты
Подкачивающие насосные станции систем центрального отопления
Контуры циркуляции технологического охлаждения (градирни-теплообменники)
Системы циркуляции кондиционирования (чиллер-фанкойл)
Возможно применение в системах пожаротушения и повышения давления

Конструкция

Насосный агрегат состоит из проточной части и вертикального асинхронного электродвигателя. Соединение вала двигателя и проточной части может быть реализовано несколькими способами, в зависимости от типоразмера:

TD32-TD150: удлиненная конструкция вала проточной части;
TD200-350: соединение с помощью муфты.

Всасывающий и напорный патрубки расположены соосно на одной высоте относительно основания насоса ("in-line"), что позволяет осуществлять обслуживание без полной разборки гидравлической системы. Основными элементами проточной части являются: рабочее колесо закрытого типа, изготовленное при помощи литья (может быть выполнено из чугуна или нержавеющей стали); корпус насоса (чугун), включающий подводящее и отводящее устройство (спиральный отвод); вал насоса из нержавеющей стали; торцевое уплотнение.

В насосах TD 200-350 применено картриджное торцевое уплотнение, которое значительно упрощает сервисное обслуживание. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены одним человеком.

Электродвигатель

В качестве привода насосного агрегата используется трехфазный асинхронный электродвигатель.

Класс энергоэффективности IE3
Степень защиты: IP55
Класс изоляции: F
Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В

Описание

Условия эксплуатации

Насосы предназначены для перекачивания чистых, не взрывоопасных жидкостей, не содержащих абразивных, твердых или волокнистых включений. Не агрессивных к применяемым в конструкции насосов материалам.

Конструкция этих насосов с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором.

Температура окружающей среды: не более +40ºС

Высота над уровнем моря: не более 1 000 м

Рабочие параметры

Где купить

Схема подключения

Доставка

Маркировка

TD_[1]_[2]-50_[3]-24_[4]G_[5]A_[6]/2_[7]-S_[8]-W_[9]-H_[10]-C_[11]-B_[12]-*_[13]-S_[14]FHP_[15]
[1] TD	Тип насоса: одноступенчатый центробежный насос «ин-лайн»
[2]	I – Корпус*, рабочие колеса из нерж. стали AISI 304
[3] 50	Номинальный диаметр патрубков, мм
[4] 24	Номинальный напор, м
[5] X	G – Новое поколение (Q) – Модель для малой подачи
[6] A	Колесо с подрезкой; (пусто) - стандартное колесо без подрезки
[7] 2	Число полюсов двигателя
[8] S	Подключение: S – 3-фазное; D – 1-фазное (220В); B – только насосная часть.
[9] X	Частота: W – 50 Гц; L – 60 Гц.
[10] H	Материал рабочего колеса: S – EN 1.4301 (AISI 304); L – EN 1.4404 (AISI 316L); H – чугун HT200; G – бронза.
[11] C	Исполнение насоса: T – PN16; C – PN12.
[12] X	Уплотнение: J – стандартное исполнение; B – картриджное уплотнение.
[13] *	Символ * и последующая маркировка обозначает специальную версию насоса под индивидуальный заказ. Значение комплектации можно уточнить у дилера или в представительстве CNP
[14] S	Материал пары трения торцевого уплотнения: S – S2S1 (SIC/SIC); Y – S2W (SIC/WC); W – WW (WC/WC)
[15]FHP	Опции: F – FKM; E – EPDM; H – высокотемпературное исполнение (до +130°C); I – электродвигатель Innomotics; U – подключение 400 В; U1 – подключение 415 В; C – PTC; P – PT100

Модель	Подача, м³/ч	Напор, м	КПД, %	Частота вращения, об/мин	Диаметр рабочего колеса, мм	Температура перекачиваемой среды ℃	Диаметр присоединения, мм	Мощность, кВт	Масса, кг
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33
TD32-14G/2	8	14	50	2900	111	-15~110	32	0,75	33

Замена торцевого уплотнения в циркуляционных насосах CNP серии TD

Смотреть видео

Замена корпуса и рабочего колеса в циркуляционных насосах CNP серии TD

Смотреть видео

Одноступенчатый циркуляционный насос CNP типа "ин-лайн" Серия TD.

Смотреть видео

12.61 МБ

BIM модели

38.66 МБ

STEP модели

20.92 МБ

Каталог

1.81 МБ

Буклет "Вертикальные одноступенчатые насосы типа in-line CNP TD"

3.67 МБ

Руководство по эксплуатации
